Oversikt

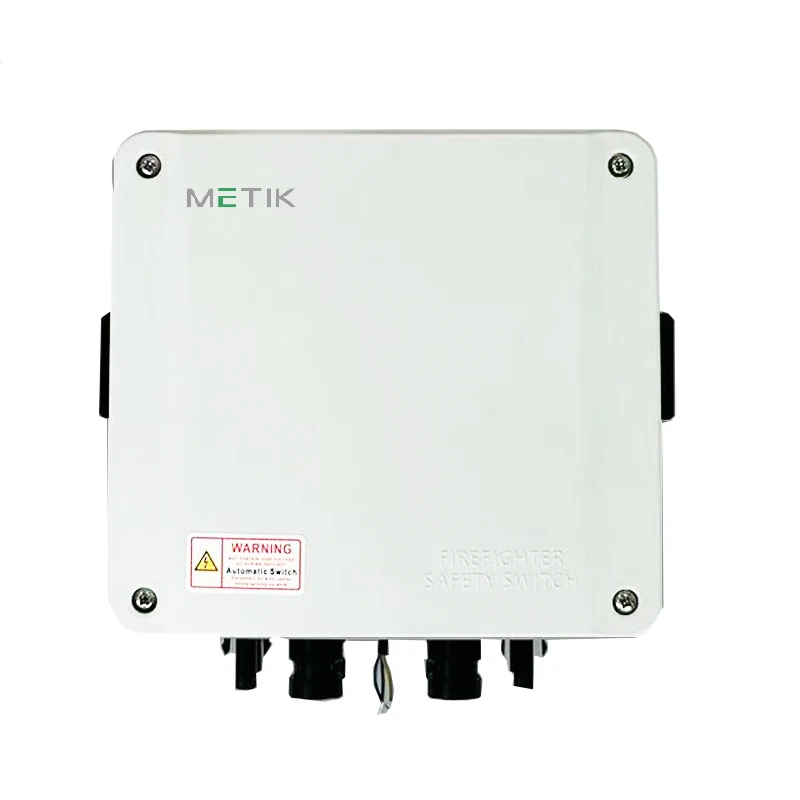

Fireman Switch er en spesialisert-kraftig DC-frakoblingssimulator som er installert i nærheten av solcellepanelet på taket. Hovedformålet er å gi automatisk eller manuell elektrisk isolasjon av høyspent likestrøm (DC) livlinjer som går gjennom en bygning under en nødsituasjon.
Tekniske spesifikasjoner
|
Parameter |
Spesifikasjon |
|
Maksimal systemspenning |
1000V / 1500V DC |
|
Nominell driftsstrøm |
16A / 32A / 40A / 55A |
|
Polkonfigurasjon |
2P / 4P / 4B (dobbel MPPT-støtte) |
|
Isolasjon og overspenningsvurdering |
Uimp 8kV |
|
Mekanisk levetid |
>10 000 operasjoner |
|
Elektrisk utholdenhet |
>1500 full-frakoblingssykluser |
|
Kontroller strømforsyning |
100–240V AC, 50/60Hz |
Nøkkelfunksjoner
Magnetisk bueutryddelse:Patentert magnetisk bue-slukningskammer undertrykker likestrømsbuer under IEC 60947-3 brukskategorier, og reduserer kontakterosjon for å opprettholde langsiktige kontaktmotstandsstandarder.
Strukturell integritet med høy-temperatur:Polykarbonatkapsling opprettholder nominell mekanisk avbøyning og slagstyrke under solinnstråling på taket opp til en omgivelsesgrense på 85 grader.
Vår-drevet mekanisk aktivering:Motor-drevet lagringsfjær frigjøres mekanisk innen 150 ms ved tap av vekselstrømkontroll, og utfører fysisk likestrømsisolasjon for å møte eksterne, raske avstengingsmandater.
IP66 forseglet kabinett med integrert ventil:UV-stabilisert hus utstyrt med en trykk-utjevnende membranventil for å eliminere intern kondens fra daglige temperatursvingninger uten å gå på akkord med IP66-inntrengningsbeskyttelsen.
Produksjonspresisjon
Automatisert montering og kvalitetskontroll
Produksjonslinjer bruker automatiserte dreiemoment-festestasjoner med digital logging for å sikre jevn klemkraft på tvers av alle strukturelle ledd.
Inngang og hermetisitetsverifisering
Hver enkelt enhet gjennomgår automatisk trykkfall-for å verifisere IP66-forseglingsintegriteten før den endelige emballasjen.
Rutinemessig dielektrisk testing
Alle enheter består automatisert optisk inspeksjon (AOI) for kontrollelektronikk, etterfulgt av en 3,5 kV AC isolasjonstest for å verifisere dielektrisk motstandsevne.
AQL 0.4 Revisjon og miljøtesting
Urna condimentum mattis pellentesque nibh. Integer vitae justo eget magna.
Kommersielle vilkår
MOQ og OEM-alternativer:Minimum bestillingsantall er 200 enheter for standardmodeller; tilpassede OEM-merkevare- og konfigurasjonsprotokoller krever minimum 1000 enheter.
ISTA-3A og ISPM-15 emballasje:Sendes i dobbel-vegg 5-lags bølgepappkartonger med tilpassede-støpte HDPE-skuminnsatser, palletert på varmebehandlede, desinficerte trepaller.
Beholderoptimalisering:En standard 20GP-beholder har plass til opptil 5400 pakkede enheter, optimaliserer volumeffektiviteten og reduserer fraktkostnadene per-enhet.
Ledetid:Første batchfullføring innen 25 virkedager etter-innskudd; gjentakende kontraktsordrer som sendes innen 10 virkedager.
Støttede Incoterms:FOB, CIF og DDP leveringsbetingelser tilgjengelig.
Etter-salgsstøtte
5-års funksjonsgaranti:Dekker 100 % erstatning for mekaniske eller elektriske funksjonsfeil under standard driftsparametere.
24-timers teknisk SLA:Forespørsler om teknisk-nettkompatibilitet får et formelt teknisk svar fra FoU-teamet innen 24 timer.
Eksempler på teknisk evaluering:Evalueringsenheter tilgjengelig for laboratoriekvalifisering og inverter-kompatibilitetstesting.
15-års reservedeler tilgjengelig:Garantert kontinuerlig tilførsel av eksakte mekaniske-komponenter og interne reservedeler etter-kjøp.
Advance Replacement Protocol:Ved bekreftelse av en seriefeilhendelse (som overskrider en feilfrekvens på 0,1 %), blir erstatningsenheter-frakt umiddelbart for å minimere nedetid på nettstedet.
FAQ
Spørsmål: Hvilke internasjonale sikkerhetssertifiseringer overholder Fireman Switch?
A: Brannmannsbryteren er designet og testet i henhold til IEC 60947-3 DC-brukskategori for fotovoltaiske frakoblingsapplikasjoner, og dekker nominelle spenninger opp til 1000V DC og 1500V DC. CE-merkingsdokumentasjon og typetestrapporter fra tredjeparter som bekrefter 8 kV overspenningsimpulsklassifisering og IP66-inntrengningsbeskyttelse er tilgjengelig for nedlasting ved prosjektregistrering.
Spørsmål: Kan denne bryteren integreres i eksisterende solcelle-invertersystemer?
A: Ja. Bryteren støtter 2P- og 4P-polkonfigurasjoner med dobbel MPPT-inngang, noe som gjør den kompatibel med de fleste strenginverterarkitekturer fra produsenter som SMA, Huawei og Fronius i systemklassene 1000V DC og 1500V DC.
Spørsmål: Hvordan verifiseres lysbueundertrykkelse under reelle driftsforhold?
Sv: Bueundertrykkelse er validert gjennom IEC 60947-3 utholdenhetstesting ved nominell strøm (16A til 55A) og full DC-lastspenning, som bekrefter at de patenterte magnetiske lysbue-slukkingskamrene oppnår de nødvendige mer enn eller lik 1500 fulllastmotstandsfrakoblingssykluser med gjenværende kontaktsykluser.
Spørsmål: Hva skjer hvis kontrollstrømforsyningen svikter?
A: Når vekselstrømskontroll (100–240V) går tapt, frigjøres den fjærdrevne-mekaniske aktuatoren innen 150ms og åpner likestrømskontaktene fysisk uten noen elektronisk kommando-en feil-sikker utforming som oppfyller NEC 2017 Artikkel 690.12 intensjon om rask avstengning.
Spørsmål: Hvordan sikres langsiktig-pålitelighet på tvers av produksjonspartier?
A: Hvert produksjonsparti er revidert i henhold til ISO 2859-1 AQL 0.4-standarder, med tilfeldige prøver utsatt for termisk syklus fra -40 grader til +85 grader og automatisert 3,5 kV AC dielektrisk motstandstesting på 100 % av enhetene.
Spørsmål: Er bryteren egnet for ekstreme takmiljøer?
A: Ja. Den IP66-forseglede polykarbonatkapslingen tåler kontinuerlige omgivelsestemperaturer på opptil 85 grader under direkte solinnstråling, og den integrerte trykkutlignende membranventilen forhindrer intern kondens fra daglige temperatursvingninger uten at det går på bekostning av inntrengningsbeskyttelse.
Spørsmål: Hvilken type vedlikehold kreves etter installasjon?
A: Ingen intern service er nødvendig. Det eneste anbefalte vedlikeholdet er en årlig visuell inspeksjon av terminalmomentet (stramming til spesifiserte 2,5 Nm i henhold til installasjonshåndboken) og en funksjonstest av det eksterne utløsningssignalet for å bekrefte 150 ms aktivering.
Spørsmål: Kan enheten brukes i PV-systemer som er kompatible med rask avstengning?
A: Ja. Når den er kablet som array--nivå-hurtigavstengningsinitiator og koblet til et AC-kontrollsignal fra en kompatibel omformer, tilfredsstiller bryteren NEC 2017 §690.12-kravene for rask avstenging for systemer installert på eller i bygninger.
Spørsmål: Hvordan sikres produktkonsistens på tvers av store bestillinger?
A: For store bestillinger gir AQL 0.4 batchrevisjoner statistisk robust sampling-på dette akseptnivået, en 5000-enhets batch ville kreve null feil i et utvalg på 200 enheter for å bestå, noe som sikrer svært høy utgående kvalitet.
Spørsmål: Hva er de viktigste feilscenarioene systemet er designet for å forhindre?
A: De tre primære feilscenarioene designen adresserer er kontaktsveising under høy DC-innkoblingsstrøm, ukontrollert lysbuedannelse under strømførende-lastfrakobling og ufullstendig isolasjon forårsaket av kontrollkretsfeil.
